アクシスZのカウルをすべて外してみました。
難しかったところをピックアップしています。
フロントカウル外し方
フロントカウルを外すために、
座るシート側から、見えるネジをすべて外します。
ネジとナットを外す個所は、
- 左側は、プラスネジ。
- 右側は、星型ねじ。
- フロントタイヤ側の内側ネジ。
- エンブレム外して、ナット。
フロントカウルのエンブレムをマイナスドライバーなどで
取り、ナットを外す。
マイナスドライバーでエンブレムを取る

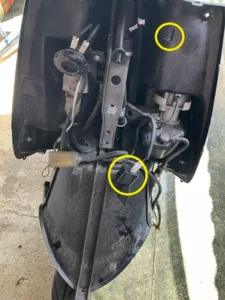

フロントカウルを外した姿。
ウィンカーリレーを外しておきます。
次に、座席シート側のカウルを外します。
座席シート側のカウルを外す｜ここがポイント！
座席シート側のカウルを外すために、
- 給油口カバー
- イグニッションカバー（シャッター）
を外します。
給油口カバーを外す

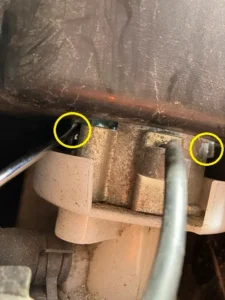

マイナスドライバーで、
給油口カバーをロックしている個所を外すだけ。
すぐ外れるので、上へ持ち上げるようにします。
ロック個所は、左右あります。
ロック個所を外したら、給油口カバーが取れます。
給油口カバーは、ただロックしているだけです。

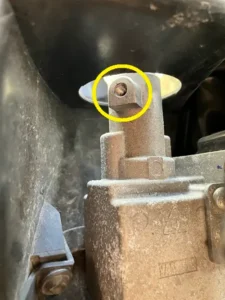

イグニッションカバー（シャッター）を外す
イグニッションカバー（シャッター）を外すのは、
簡単です。
ネジを取るだけです。

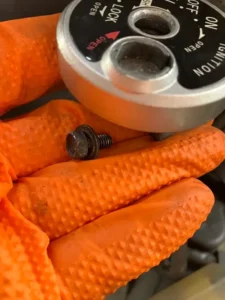

取れました。
足元のカウルを外す
足を置く個所のカウルを外します。
外す個所は、
- 座席シートを外す
- 座席シートのフロントカウルを外す
- 座席シートの両サイドカウルを外す

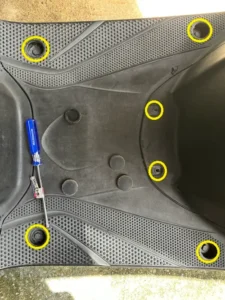

- 足元の4か所のゴムを、マイナスドライバーで取る
- 4か所のナットを外す
- リヤのガードも外す（ネジ3か所）
座席シート両サイドを外す
足元カウルを外す手順で、
困ったことは、
サイドカウル（黄色い部分）の外し方です。
プラスチック素材のネジが、
後方下にあります。
一見、見落としてしまいます。
サイドカウル（黄色の部分）のカウルを外します。
サイドカウルを外したら、
リヤカウルを固定している、ナットがあります。
（画像中、赤い点の個所）
これを外さないとリヤカウルは外れません。
まとめ

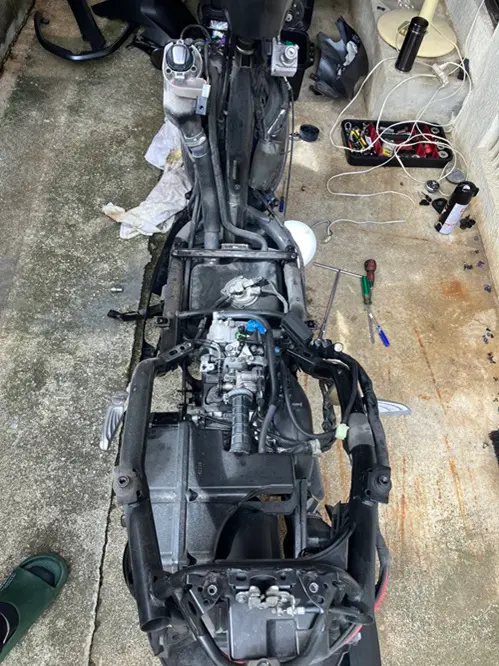

今回アクシスZのカウルをすべて取りました。
フロントから外していくと、リヤまで外すことができました。
